概述

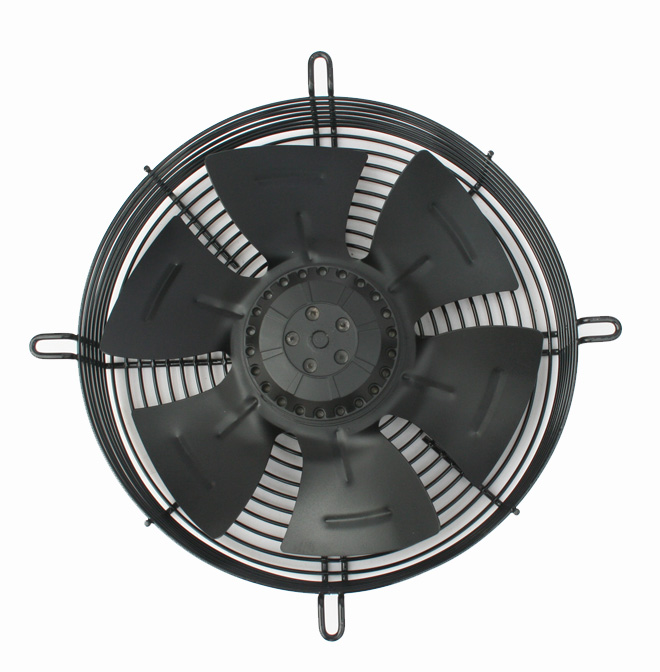

本风机由外转子单相异步电动机或三相异步电动机、叶轮和风罩等组成：具有结构紧凑、重量轻、体积小、效率高、风量大等特点。可广泛应用于地面各种控制设施、电子设备的通风、散热，也可用于排气排热、净化空调系统、环境保护和污染控制等方面。 |
|
使用环境：
环境温度：-40℃ +55℃
海拔高度：55Kpa（2500m）
相对湿度：90%--95% |
型号说明
XXX：风机号（风机叶轮外径毫米数）
FZW：产品名称代号（F风机，Z轴流式，W网罩式）
D：380V E：220V 2：两极 4：四极
|  | |

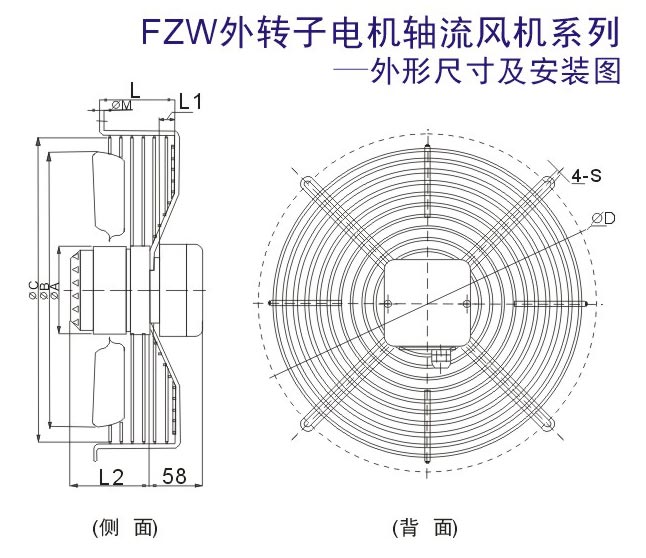

| FZW外转子电机轴流风机系列-尺寸表（Size ）form |
| 型号MOEDEL |
ΦA |
ΦB |
ΦC |
ΦD |
S |
ΦM |
L |
L1 |
L2 |
| FZW-200 |
Φ92 |
Φ220 |
Φ225 |
Φ380 |
7 |
Φ4 |
60 |
15 |
66 |
| FZW-250 |
Φ92 |
Φ250 |
Φ275 |
Φ320 |
7 |
Φ4 |
70 |
15 |
76 |
| FZW-300 |
Φ92/102 |
Φ300 |
Φ325 |
Φ360 |
7 |
Φ4 |
80 |
15 |
86 |
| FZW-350 |
Φ102 |
Φ350 |
Φ375 |
Φ422 |
9 |
Φ5 |
80 |
30 |
110 |
| FZW-400 |
Φ102 |
Φ400 |
Φ425 |
Φ470 |
9 |
Φ5 |
90 |
30 |
125 |
| FZW-450 |
Φ122 |
Φ450 |
Φ475 |
Φ522 |
9.5 |
Φ5 |
90 |
30 |
137 |
| FZW-500 |
Φ122 |
Φ500 |
Φ525 |
Φ570 |
10.5 |
Φ6 |
90 |
30 |
129 |
| FZW-550 |
Φ122 |
Φ550 |
Φ575 |
Φ632 |
10.5 |
Φ7 |
100 |
30 |
144 | |
| FZW外转子电机轴流风机系列性能参数 |
| 型号 |
叶片（片） |
电压（V） |
频率（Hz） |
电流（A） |
功率（W） |
转速（r/min) |
风量(M/3h) |
电容（μf) |
噪声db(A) |
| FZW-2E200 |
6 |
220 |
50 |
0.26 |
55 |
2350 |
1050 |
2 |
65 |
| FZW-2D200 |
380 |
0.13 |
50 |
2400 |
1050 |
/ |
65 |
| FZW-4E200 |
220 |
0.20 |
40 |
1450 |
510 |
2 |
53 |
| FZW-4D200 |
380 |
0.16 |
50 |
1450 |
514 |
/ |
53 |
| FZW-2E250 |
6 |
220 |
50 |
0.71 |
155 |
2200 |
2100 |
4 |
69 |
| FZW-2D250 |
380 |
0.27 |
110 |
2100 |
2100 |
/ |
69 |
| FZW-4E250 |
220 |
0.22 |
50 |
1400 |
1300 |
2 |
55 |
| FZW-4D250 |
380 |
0.16 |
50 |
1400 |
1200 |
/ |
55 |
| FZW-2E300 |
6 |
220 |
50 |
0.75 |
165 |
2100 |
2700 |
4 |
69 |
| FZW-2D300 |
380 |
0.35 |
135 |
2150 |
2500 |
/ |
69 |
| FZW-4E300 |
220 |
0.33 |
70 |
1350 |
2200 |
3 |
61 |
| FZW-4D300 |
380 |
0.23 |
80 |
1400 |
2200 |
/ |
61 |
| FZW-4E350 |
6 |
220 |
50 |
0.46 |
95 |
1400 |
2850 |
4 |
65 |
| FZW-4D350 |
380 |
0.29 |
100 |
1400 |
2700 |
/ |
65 |
| FZW-4E400 |
6 |
220 |
50 |
0.67 |
140 |
1420 |
4150 |
6 |
68 |
| FZW-4D400 |
380 |
0.36 |
115 |
1400 |
4100 |
/ |
68 |
| FZW-4E450 |
6 |
220 |
50 |
1.05 |
215 |
1450 |
6150 |
8 |
73 |
| FZW-4D450 |
380 |
0.60 |
205 |
1450 |
5150 |
/ |
73 |
| FZW-4E500 |
6 |
220 |
50 |
1.14 |
245 |
1400 |
6500 |
10 |
74 |
| FZW-4D500 |
380 |
0.61 |
215 |
1350 |
6500 |
/ |
74 |
| FZW-4E550 |
6 |
220 |
50 |
1.48 |
325 |
1400 |
8200 |
12 |
75 |
| FZW-4D550 |
380 |
0.62 |
230 |
1350 |
8200 |
/ |
75 | |
 |
 |
 |
| |
|
|
 |
|
|
